Коли ви працюєте з системами трубопроводів, вибір правильного фланця може мати велике значення.Титанові фланцівсе частіше використовуються в галузях промисловості, які вимагають високої корозійної стійкості, легкої конструкції та надзвичайної міцності, таких як хімічна обробка, морське застосування та аерокосмічна промисловість. Цей посібник допоможе вам зрозуміти типи титанових фланців, як їх вибрати та стандарти, яких слід дотримуватися.
1. Типи титанових фланців
Титанові фланці, які часто називають фланцями, є точками з’єднання вашої системи трубопроводів. Нижче наведено розбивку найпоширеніших типів і вибір кожного з них.
Структурні форми
- Різьбовий фланець– Ідеально, якщо ви хочете уникнути зварювання. Прикрутіть фланець до різьбових титанових труб для легкого встановлення та обслуговування. Уникайте різьбових фланців для високо-температури або високого{3}}тиску.
- Накладний-фланець– Підходить для систем із помірним тиском і температурою. Вставте титанову трубу у фланець і зваріть обидві сторони. Насувні-фланці є економічно-ефективними та легкими для вирівнювання.
- Зварювальний шийний фланець– Має довгу конічну втулку для плавного переходу напруги. Використовуйте цей тип у умовах високої-температури, високого-тиску чи коливань.
- Фланець для зварювання– Ідеально підходить для трубопроводів малого-діаметра під високим{1}}тиском. Вставте трубу в розтруб і зваріть її з тильної сторони. Фланці SW обмежені при екстремальних температурах.
- Перехресний фланець– Часто в парі з заглушкою для корозійних рідин. Сам фланець не контактує з середовищем, заощаджуючи дорогий титановий матеріал.
- Інтегральний фланець– Литі або ковані як частина клапана, насоса або сопла обладнання.
- Глухий фланець– безпечно закривайте кінці труб або насадки обладнання.
- Перехідний фланець– Використовується рідко; головним чином, коли сопло обладнання більше, ніж труба.
Ознайомтеся з нашим повним асортиментомтитанові фланцеві вироби.
Різьбовий фланець
Зварювальний шийний фланець
Фланець для зварювання

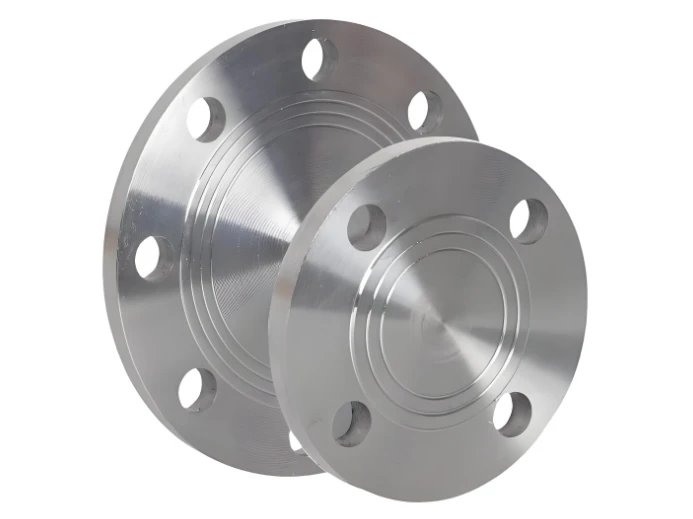

Глухий фланець

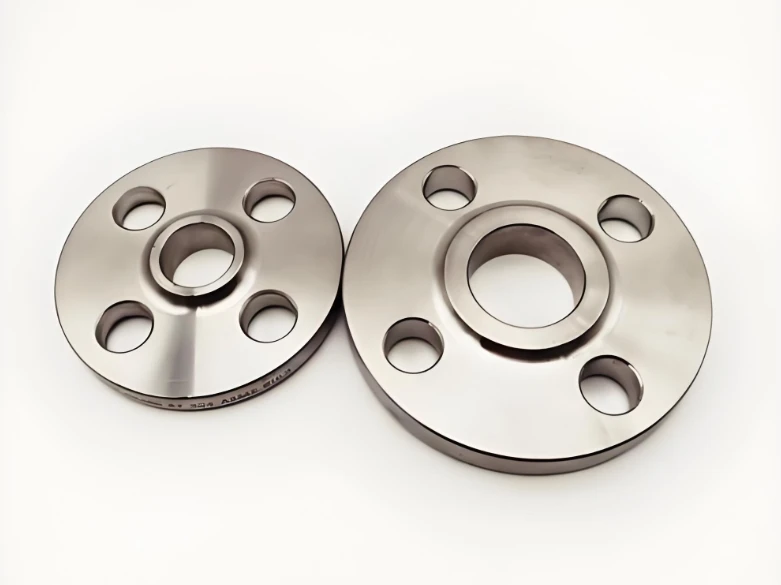

Накладний-фланець
Довгий фланець зварної шиї
Типи ущільнювальних поверхонь
Вибір правильної ущільнювальної поверхні має вирішальне значення:
- Плоске обличчя (FF)– Найкраще підходить для помірних умов експлуатації, зазвичай із насувними фланцями.
- Підняте обличчя (RF)– Широко використовується, сумісний із зварювальними фланцями горловини та муфти, що покращує герметичність прокладки.
- Чоловіче-жіноче обличчя (MF)– Зменшує ризик прориву прокладки; часто в парі з фланцями горловини зварювання.
- Язичок-гранка (TG)– Забезпечує центрування прокладки, подібно до MF.
- Кільцева грань (RJ)– Розроблено для систем високого-тиску та-температури.
2. Вибір правильного титанового фланця
Вибираючи титановий фланець, враховуйте:
- Тиск і температура в системі – для екстремальних умов найкраще підходять зварні горловини або кільцеві фланці.
- Корозійна та хімічна сумісність – Титан чудово працює в морській воді, хлорі та кислому середовищі.
- Встановлення та технічне обслуговування – різьбові та насувні-фланці спрощують встановлення, але можуть обмежити тиск і температуру.
- Економічна ефективність – Фланці з нахлестом економлять дорогий титановий матеріал для корозійних трубопроводів.
Не встановлюйте труби, не знаючи секретів фланців ANSI B16.5
3. Стандарти та серії
Визначаючи титанові фланці, завжди посилайтеся на визнані стандарти:
- ASME B16.5 – американський стандарт, класи тиску 150–2500 psi, діаметри ½ дюйма–24 дюйми.
- ASME B16.47 – охоплює титанові фланці великого-діаметра від 26 до 60 дюймів (ANSI/ASME серії A та B), ідеально підходить для-великих трубопровідних систем.
ASME B16.5 проти ASME B16.47: який стандарт титанового фланця вибрати?
- DIN / EN – європейський стандарт, номінальний тиск 0,1–40 МПа, діаметри 6–4000 мм.
Дотримання цих стандартів гарантує, що ваші фланці відповідають міжнародним вимогам якості та безпеки в США, Великобританії та в усьому світі.
